Router (FritzBox)
Netzwerktechnik ist der "Kleber", der die aktuellen Betriebssysteme in der vernetzten Online-Welt verbindet. In unserem Bildungsurlaub zum Modul "Netzwerk- und Internettechnik" des PC-Systembetreuers werden wir alle praxisrelevanten Technologien und Normen (inkl. IPv6) erarbeiten.
So sollte dann letztlich auch der heimische Router keine Geheimnisse mehr bereit halten, sondern sich perfekt und sicher konfigurieren lassen. Hier die Rahmendaten unseres Seminars:
Ort: VHS Braunschweig, Raum 2.03
Zeiten: Mo, 06.06. - Fr. 10.06.11, jeweils 08.30 - 16.00 Uhr
Prüfung: gem. Absprache am Mi, 22.06.11, 17.00 Uhr, R. 203
Bitte anmelden auf www.vhs-braunschweig.de (Kurs YWP11) nicht vergessen!
Wir werden unser Seminar an dieser Stelle - wie immer - mit unserem "Roten Faden" begleiten ...
Ihr Trainer Joe Brandes
Montag, 06.06.2011, 08.30 - 16.00 Uhr
- Orientierungsphase, Themen und Ablauf der Woche
- Infos: Linksammlung zum Modul "Netzwerk- und Internettechnik" auf diesem Infoportal,

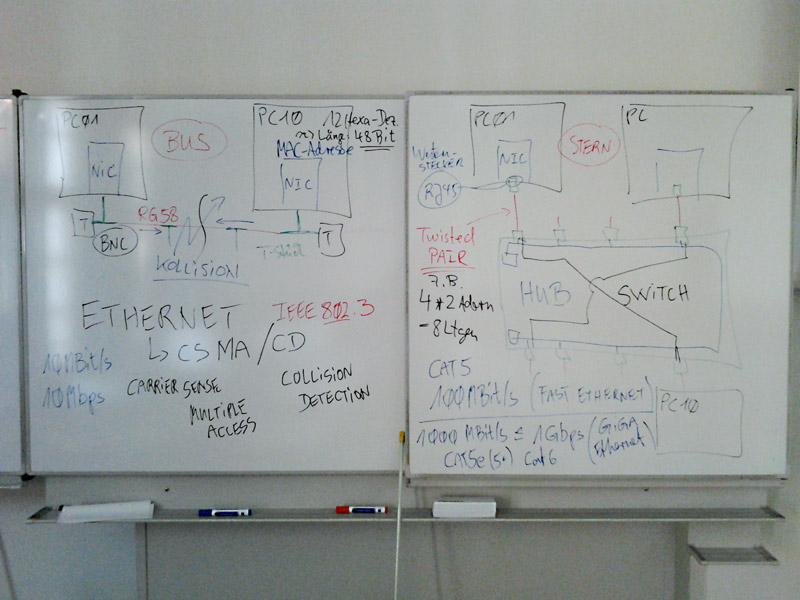

gerne auch Infos mittels de.wikipedia.org - Topologien:
Bus, Stern, Ring - Ethernet (IEEE 802.3)
übertragt mittels CSMA/CD (Carrier Sense Multiple Access / Collision Detection)
Geschwindigkeiten/Bandbreite mit 10, 100, 1000 Mbps (Mega Bit pro Sekunde)
Twisted Pair Kabel (Cat 5, 5e, 6, 7), RJ-45 Stecker - Netzwerkprotokolle:
Heute "alle" mit TCP/IP (IPv4, IPv6 startet gerade durch)
Alternativen "waren": NetBEUI (Microsoft), IPX/SPX (Novell - Server)

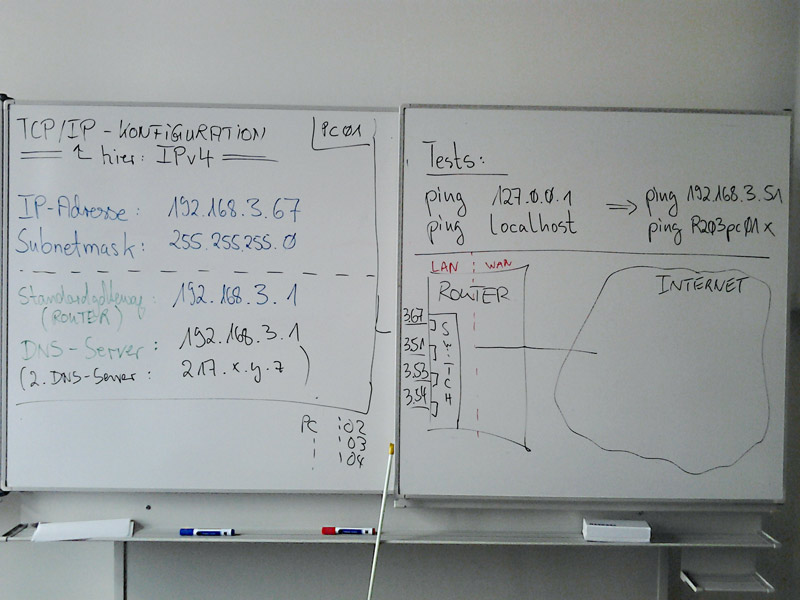

Konfigurationen mittels manueller oder automatischer Zuweisung - IP-Konfigurationen für LAN und WAN
IP-Adresse, Subnetmask, Standardgateway (Router), DNS-Server
Ethernet
LAN and WAN

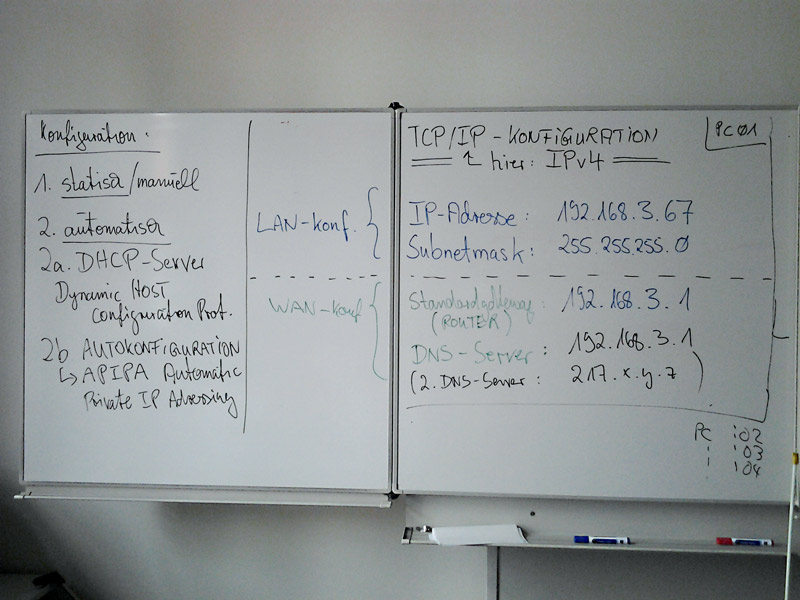

IP-Konfiguration
Dienstag, 07.06.2011, 08.30 - 16.00 Uhr
- Rekapitulation, TN-Fragen bzw. keine TN-Fragen ;-)
- Auffahrt auf die Datenautobahn "Internet":
ISP - Internet Service Provider - Zugangstechniken:
klassische Telefonie-Techniken: Analog (56kbps), ISDN (2*64kbps + 16kbps)
xDSL: ADSL, VDSL, SDSL
Eigenschaften, Bandbreiten, Vor- und Nachteile, Verbreitung/Flächendeckung
Alternativen: Powerline, Satellit, Mobilfunktechnik (GPRS, UMTS, LTE)
Preismodelle/Tarife/Onlineinfos - Router - hier NAT-Routing
so kommen mehrere LAN-PCs in das öffentliche WAN (Internet)
Sicherheit/Schutzmechanismus, weil nur Datenpakete ins LAN durchgereicht werden sollten, die in der NAT-Tabelle als Aufforderungen (Requests) aus der LAN-Seite bekannt sind! - Einführung der Schichtenmodelle:
7-Schichten ISO/OSI-Modelle
klassisch: 4-Schichten DOD-Modell (Department of Defense) - Internet - Historie und Technik
Organisationen für das Internet - Dienste (Services) - das "Netz der Netze" nutzen
Auflistung von Diensten FTP, E-MAIL und WWW
inklusive Protokollen, Clients (Software) und Ports
Hinweis auf die jeweils sichereren Protokolle (z.B. https, Secure FTP, Secure IMAP) - Ports - erste Erklärung:
Nebenstellenanschlüsse für Hauptnummer (eine IP-Adresse)
Mittwoch, 08.06.2011, 08.30 - 16.00 Uhr
- Rekapitulation, und wieder: no questions!
- Basiswissen Dual-Zahlen, Binäres System
Bit (Binary Digit) vs. Byte (8 Bit) mit Werten 0...255 - IPv4 - 32 Bit IP-Adressen

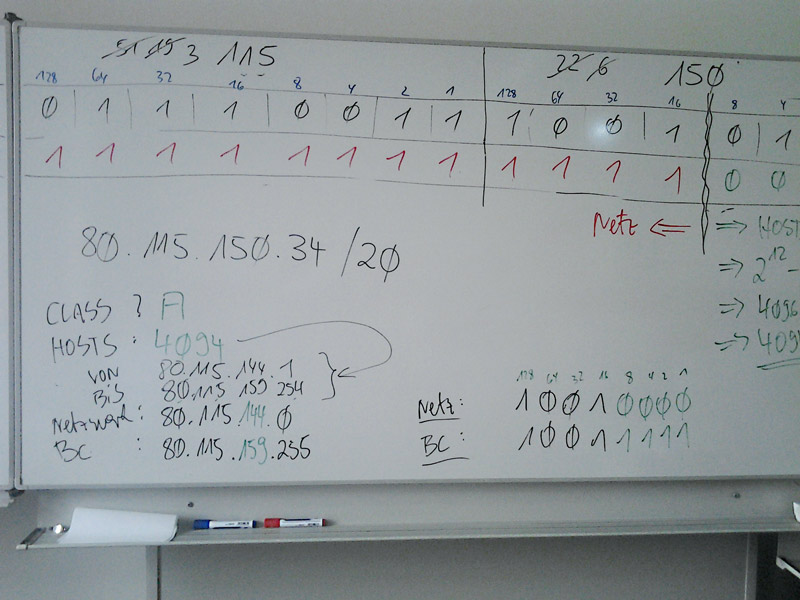

ergeben ca. 4 G Adressen (4 Mrd. Adressen), die allerdings weniger werden durch eingeschränkte Nutzung (0. und 127. interne Zwecke) und Subnetting (2 Hosts weg für Netzwerk- und Broadcastadresse) - Subnetzmaske (subnetmask)
definiert als Maske/Zaun den linken Netzwerk- und rechten Hostteil
Rechnenbeispiel für LAN- und WAN-Adressen
LAN-Beispiel: 192.168.3.67 / 26 (Subnetzmaske: 255.255.255.192) ergibt 4 Subnetze a 62 Hosts
Subnet-Kalkulatoren im Netz (siehe Linksammlung) - Class A bis Class C Netze - heute CIDR (classless Internet Domain-Routing)
Definition der Klassen über die MSB (most significant Bits - höchstwertige Bits)
Definition von Private IP Adressbereichen (z. B. 192.168.x.y) - DNS - Domain Name Service - Hierarchisches System ab ROOT-Level
Forward (Name in IP-Adresse) und Reverse (IP-Adresse in Name) Lookup
FQDN (Fully Qualified Domain Name): hostname.domain.tld
z.B.: www.telekom.de
Informations- und Regulierungsportal für .DE ist die DENIC (www.denic.de)
dort auch WHOIS-Datenbankrecherche - TLD - Top Level Domain
de - country code Level für Deutschland
generische Original-TLDs: mil, us, gov, edu, net, org, com
Verwaltet bei IANA (www.iana.org) wie auch die IP-Adressblöcke an die 5 "Kontinental - Netzwerk-Tools in cmd (Befehlszeile)
ping, tracert, nslookup
Beispiel-Eingabeserie mit nslookup (return)
> server pns.dtag.de
> set querytype=ANY
> telekom.de
> exit - Analyse per Internetbrowser: www.network-tools.com (z.B.)
Subnetting

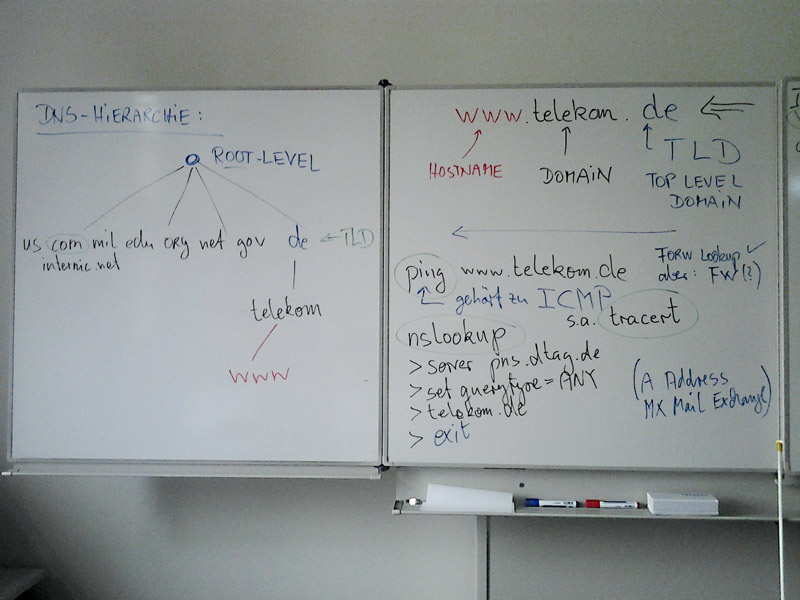

DNS

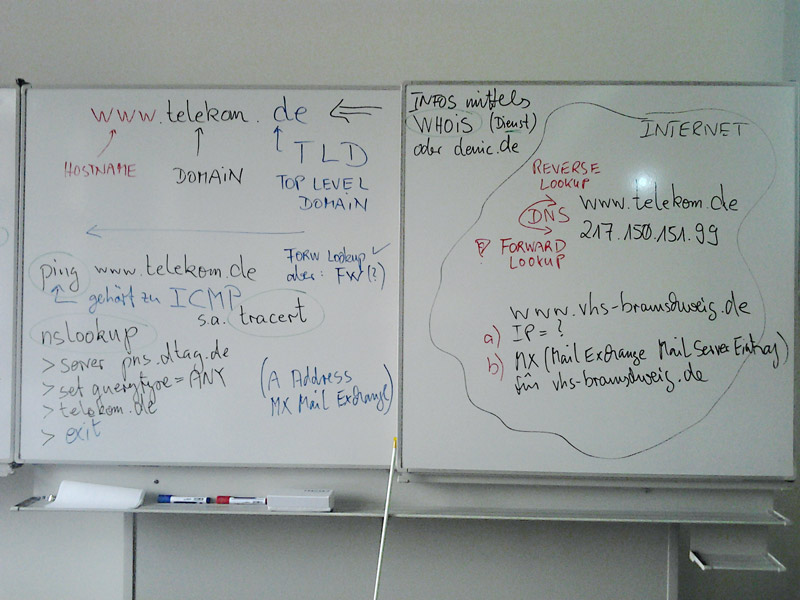

DNS Lookup
Donnerstag, 09.06.2011, 08.30 - 16.00 Uhr
- Rekapitulation und wieder: keine TN-Fragen ;-)

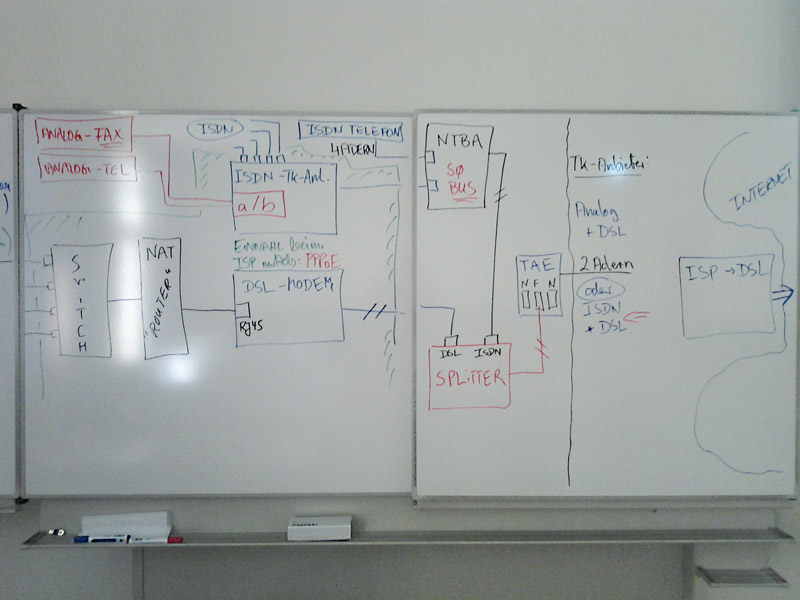

- Splitter trennt DSL und ISDN Signale
Prinzipbild, Verkabelungen, ISDN Bus (4-adrig),
TK-Anlage erlaubt Nutzung von analogen Telefonen und Faxgeräten - Strukturierte Verkabelung
Verlegekabel, UAE-Dosen, Patchkabel, Rangierfeld
Orientierung im Markt, Preise/Größen/Normen

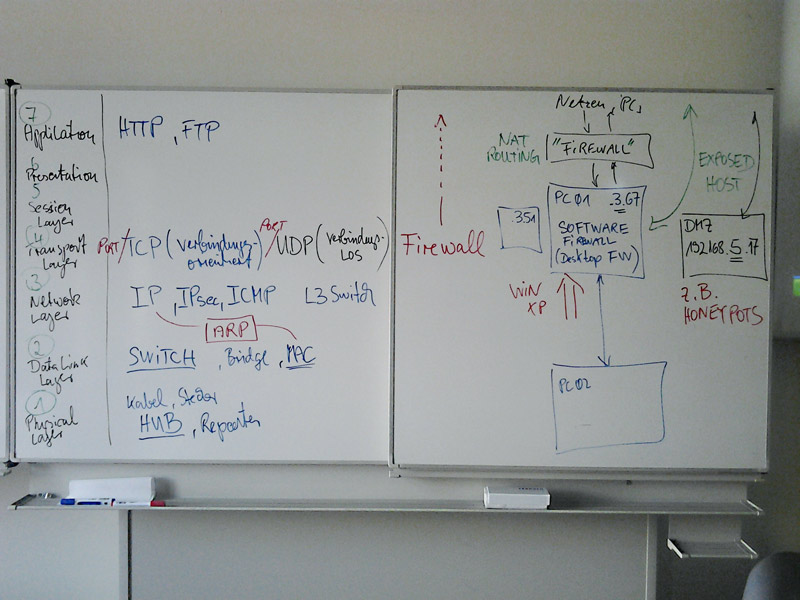

Mantelungen für TP-Kabel: z.B. S/FTP - 7-Schichten ISO/OSI Modell (vs. 4-Schichten DOD)
erlaubt beliebige Kommunikationen unter verschiedensten Techniken
7 - Application - HTTP, FTP, ...
6 - Presentation, 5 - Session,
4 - Transport - TCP (verbindungsorientiert), UDP (verbindungslos)
3 - Network - IP, IPsec, ICMP (siehe ping), Level 3 Switch
Speziell: ARP (Address Resolution Protocol cmd> arp -a)
2 - DataLink - Switch, Bridge, MAC
1 - Physical - Hub, Repeater, Kabel, Buchsen/Stecker - Darstellung Firewall
standardmäßig auf Level 4: z. B. Blocken von 80/tcp und 80/udp
moderne FWs gerne auch bis hin zu Level 7: Application FW
in Betriebssystemen: Desktop-Firewall
Gegenüberstellung: DMZ vs. Exposed Host
DSL - ISDN

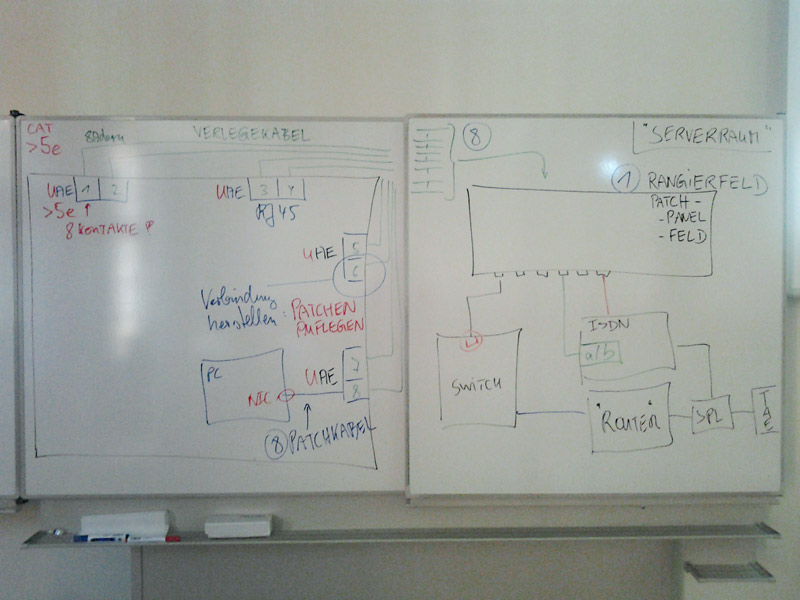

Strukt Verk

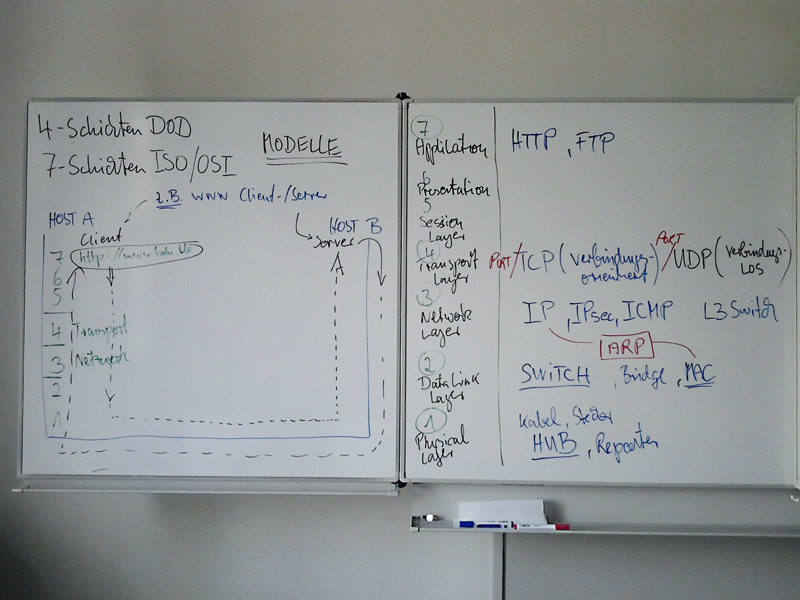

ISO/OSI
Firewall
Freitag, 10.06.2011, 08.30 - 16.00 Uhr
- Rekapitulation, TN-Fragen,
- Prüfungsvorbereitung (Musterprüfung, Bewertungsraster)
- WLAN, Sicherheit
WPA/WPA2, WEP vermeiden, MAC-Filterung, Sendeleistung verringern - Routerkonfiguration am Beispiel FritzBox (LINK zur Fritz-Diashow - später in Website)
- Proxy - sicherste Anbindung LAN an WAN (Stellvertreter für spezl Anwendungsprotokoll: HTTP-Proxy),

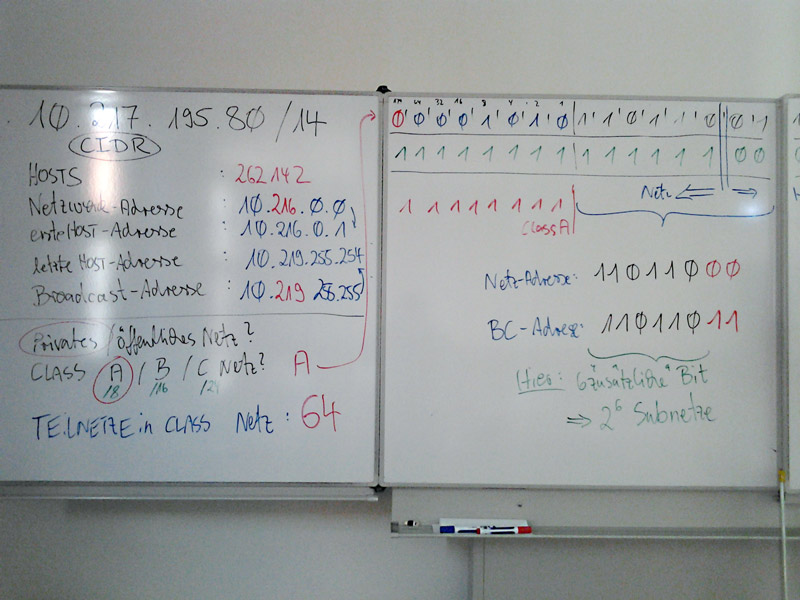

Gateway - Beispiel: Web-E-Mail-Gateway im Browser "Mails versenden / abholen"; also Anpassung der Anwendungsprotokolle bis Level 7 - Subnetting: Beispiel/Wiederholung (10.217.195.80 / 14)
Manuell berechnet und per Online-Formularen analysiert - Zugriff auf Rechner hinter einer NAT-Router-Technik: Port-Freigaben, Port-Weiterleitung
Port-Umleitung: z. B. http://bu.dyndns.com:57000 wird auf lokalen Intranet-Webserver 192.168.3.67:80 geleitet - Sicherheitsaspekte beim LAN/WAN-Traffic (Stichwort: Extranet)
VPN (Virtual Private Network) verschlüsselt den Verkehr
mögliche Umsetzung mittels IPsec oder auch Point-to-Point-Tunneling-Protocol - Praxis mit Wireshark (www.wireshark.org - früher: Ethereal)
Analyse FTP-Traffic zeigt Benutzername/Passwort in Klartext - Remote-Software:
PC Anywhere (kostenpflichtig), VNC-Tools (hier Client-Server-Richtungen als Problem für Rechner hinter NAT-Routern - Hilfe mit Heise-Tool), Teamviewer, Remote Desktop von Microsoft (Tool: mstsc - MS Terminal Client) - TN-Bescheinigungen, Feedback, SWE
- Hausaufgaben Prüfungsteilnehmer:
ISDN nutzen - MSN (Mehrgerätenummer) - DFÜ für Einwählverbindung
Konfiguration Browser nach Wahl

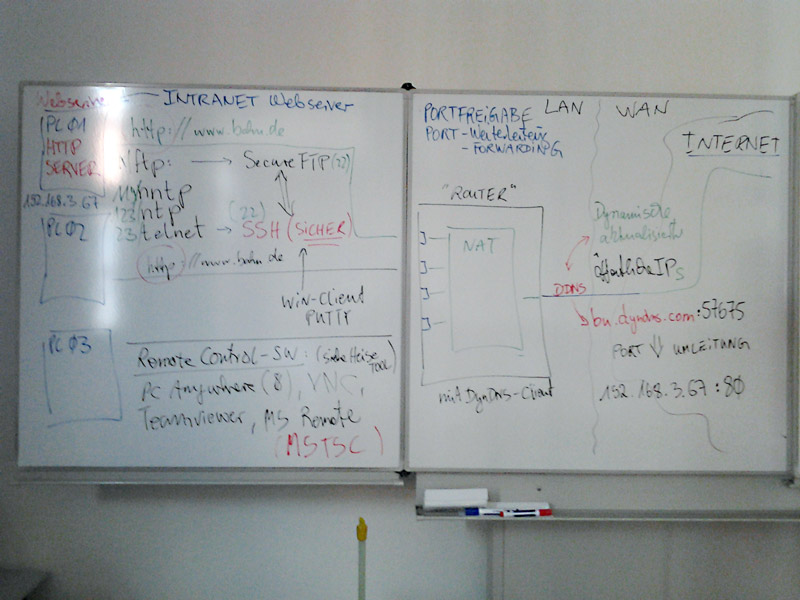

Remote DynDNS

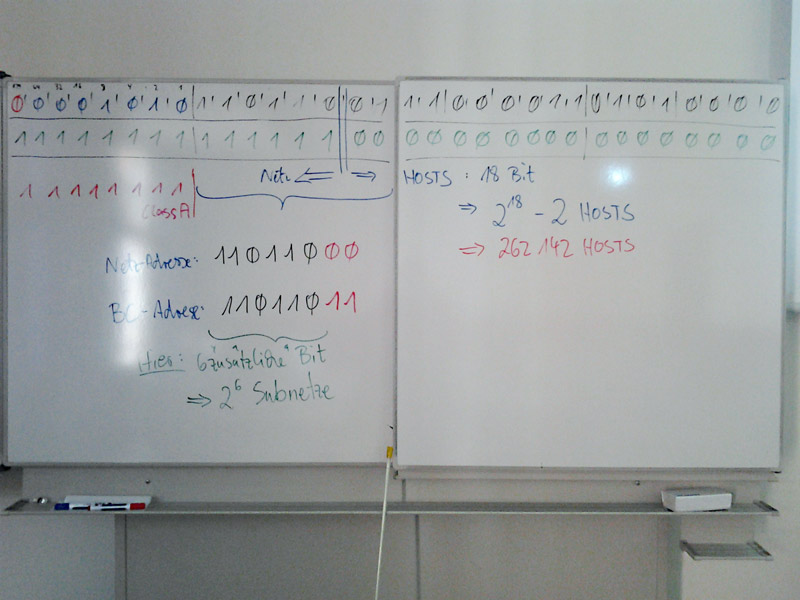

Subnetting 01
Subnetting 02
Vielen Dank für Ihr freundliches Feedback am Ende des Seminars (Klopfen ;-). Auch von dieser Stelle nochmal ein schönes Pfingstwochenende.
Ihr Trainer Joe Brandes
